施工写真

水道管引込・推進工法
道路復旧は無し

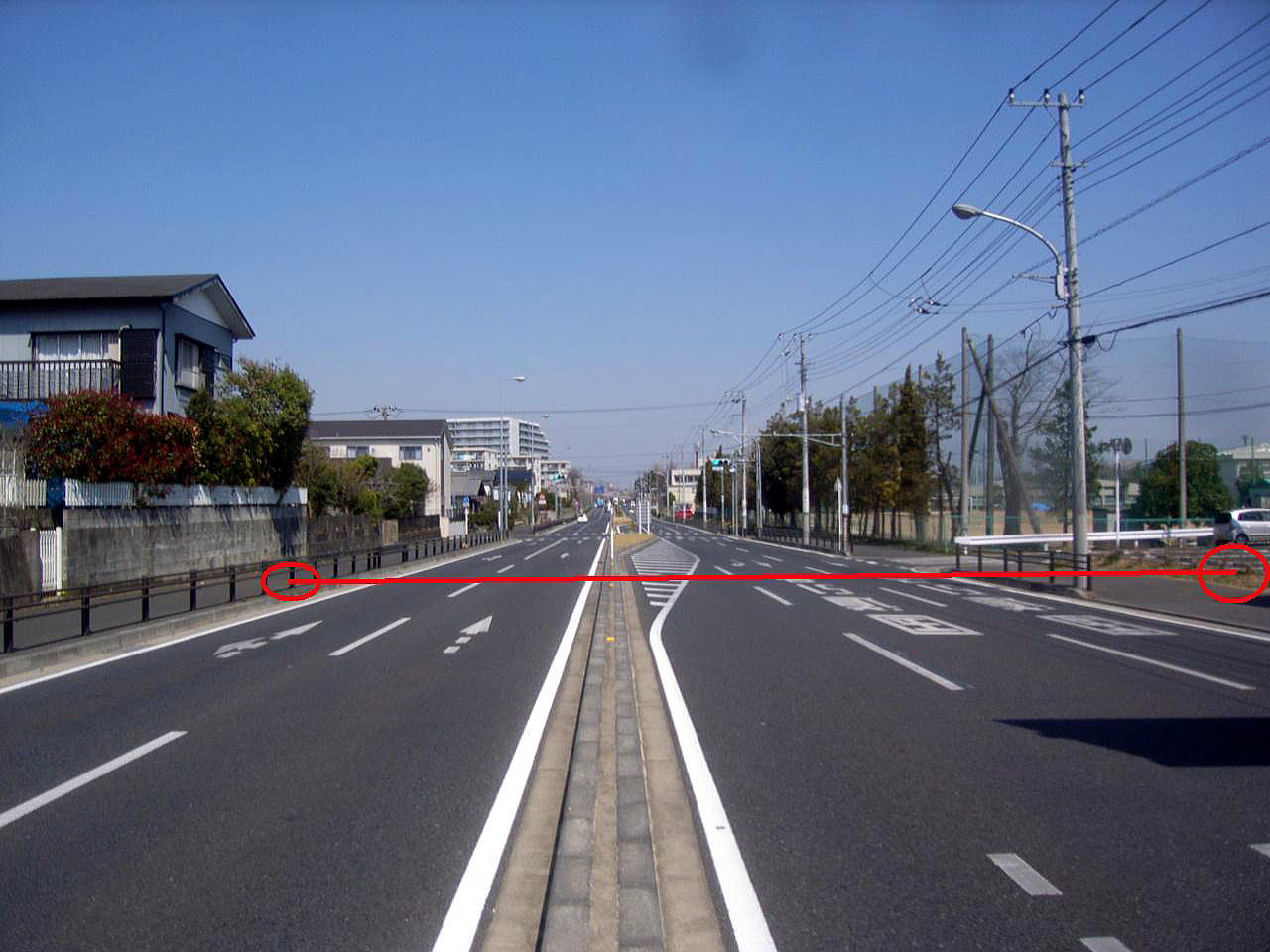

7.0m県道横断

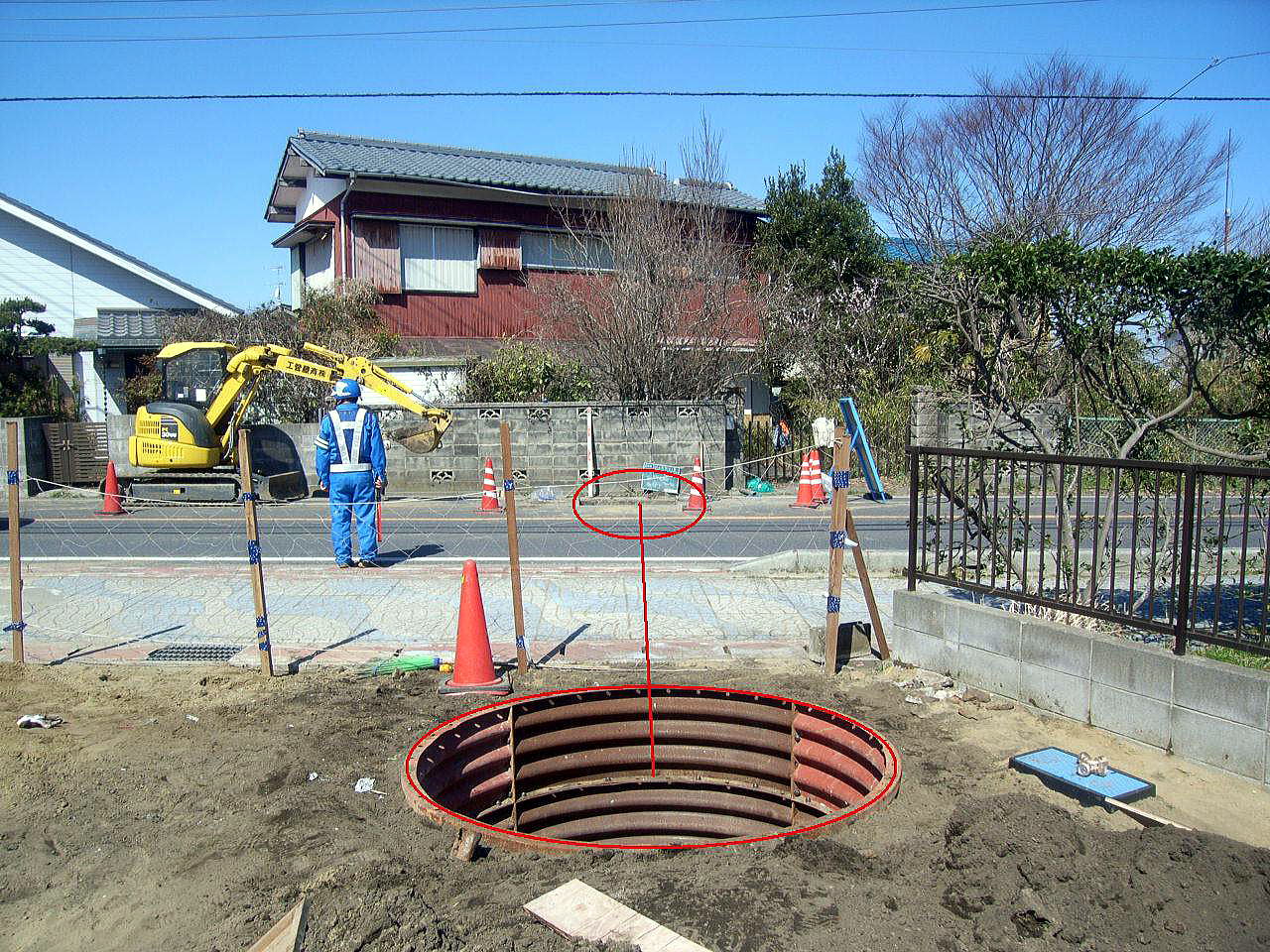

発進立坑築造
1500×1500位

ガイドパイプ推進

６５Ａのガイドパイプを推進後、５０Ａの鋼管鞘管を引込布設完成。

水道工事屋さんにて不断水削孔接続。

さや管内本管布設。さや管無しで直接、ポリパイプ・ステンレス管を
引込む方法も可能です。

水道管・ガス引込管・鋼管鞘管を安く、早く仕上げる。

本管接続部以外は、道路復旧はありません。

引込する宅地内より本管まで推進工事で施工し、インターロッキングの歩道、
本車線の横断掘削舗装復旧はありません。

宅内の引込まで一日で完成しています。

トータルコストは安く、舗装復旧など無駄が無くエコで経済的な工事ができます。

ステンレス管引込

発進側
ガイドパイプ引抜・回収

ガイドパイプと
φ40ステンレス管接続

推進技術でニーズに応える。

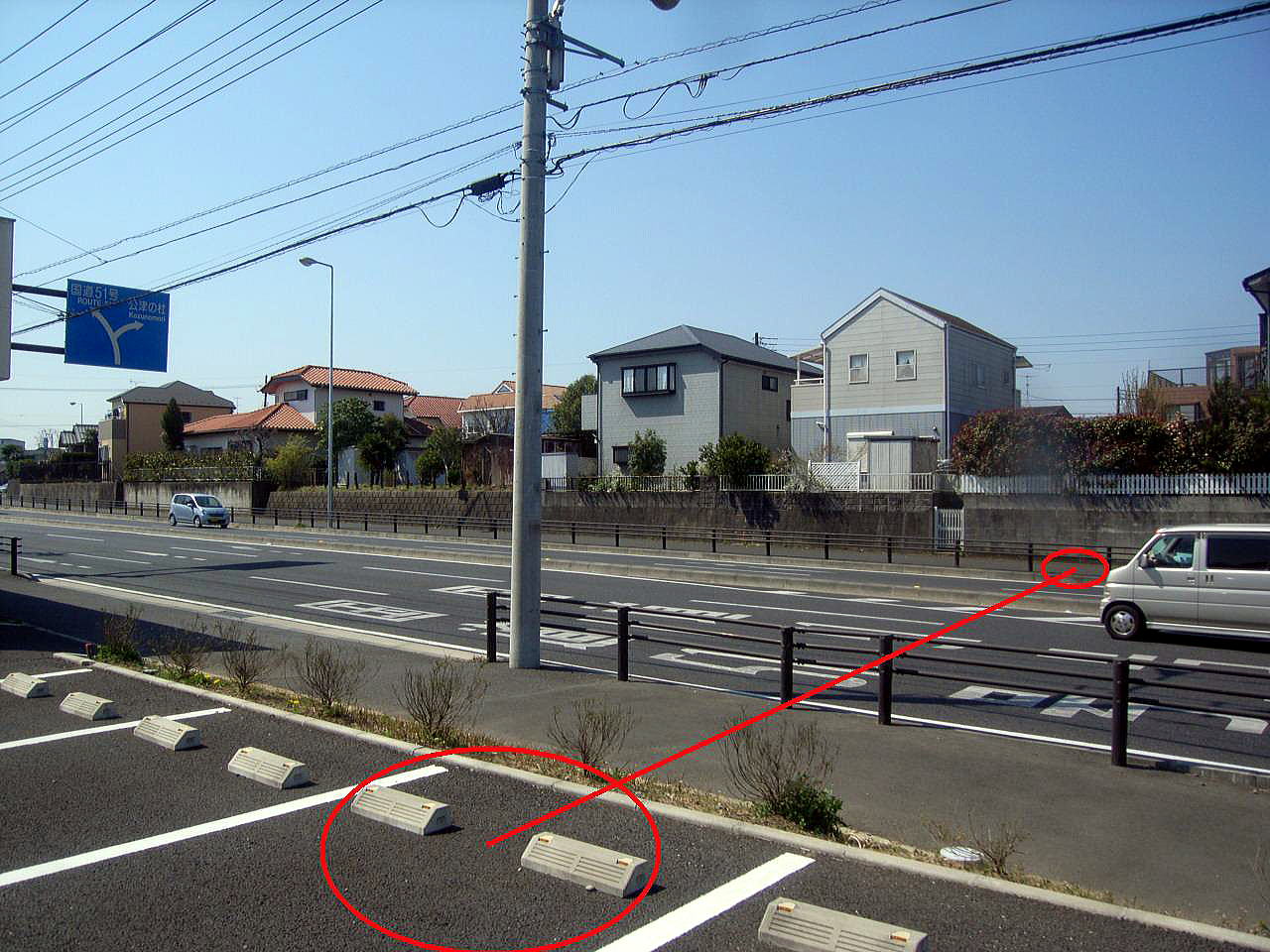

写真の現場は、市原市の県道（歩道部　2.0ｍ　車道部　7.0ｍ）横断です。

φ40ｍｍのステンレス管を土被り　1.2ｍに布設しました。

計画時は、開削工法でしたがＵ字溝・歩車道ブロック等の既設構造物・ダイヤモンド復旧等の事があり推進工法で施工しました。


推進工法にすれば・・・
　
　・掘削範囲の大幅削減
　　（掘削は、発進立坑1500×1500以上と本管接続部作業範囲のみ）
　
　・既設構造物を撤去する必要が無い（埋設物の調査は必要）
　
　・交通規制範囲の大幅削減

　・道路復旧工の大幅削減
